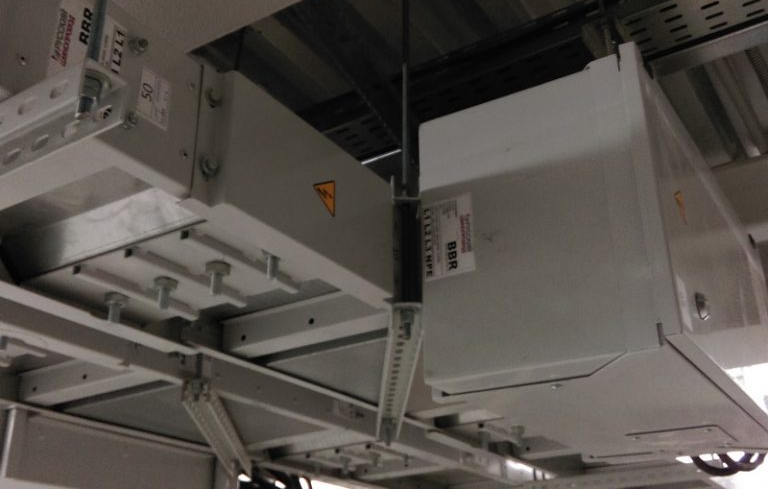

Шинопровод

— Система изолированных жестких шин, заключенных в жесткую металлическую конструкцию

Предназначена для передачи и распределения электроэнергии напряжением до 1000 вольт

Виды шиноповодов

Распределительный

Магистральный

Для передачи электроэнергии большой мощности

Для выполнения магистралей с большим числом присоединений

— Индивидуальных потребителей

— Станочного оборудования

— Распределительных щитов

— Подачи питания на осветительные шинопроводы

— От трансформатора ГРЩ либо ВРУ

— От ГРЩ или ГРУ к энергоемким потребителям

— От ГРЩ или ГРУ к распределительным щитам

— От ГРЩ или ГРУ к распределительным шинопроводам

Преимущества нашего шинопровода

Большое поперечное сечение шин

Возможность изготовления элементов шинопровода по индивидуальным чертежам

Стоимость шинопровода меньше на 20–30% стоимости зарубежных аналогов

Жесткая конструкция корпуса шинопровода, усиленная дополнительными скрепляющими элементами, придает большую стойкость к динамическим токам КЗ

Минимальный срок изготовления

Меньшее удельное сопротивление и как следствие увеличенный запас прочности; сниженное активное и реактивное сопротивление, позволяет минимизировать энергетические потери и экономить миллионы рублей в год

Конструктивные особенности наших шинопроводов

Токоведущие шины изготавливаются из высококачественных сплавов алюминия или меди. Контактные части токоведущих проводников имеют многослойное защитное покрытие, которое препятствует образованию оксидной пленки, снижает переходное сопротивление. Тем самым повышается надежность и долговечность как контактных соединений так и всего шинопровода.

Конструкция шинопровода

Конструкция шинопровода обеспечивает простой и быстрый монтаж через стыковочный элемент. Собранные на заводе узлы стыковочного элемента исключают влияние человеческого фактора на надежность. Контактные части стыковочного элемента имеют многослойное защитное покрытие, которое препятствует образованию оксидной пленки, снижает переходное сопротивление.

Стыковка секций

В шинопроводе применяются как классические изоляционные материалы на основе полиэтилентерефталата (ПЭТ-Э) с термостойкостью 155°, так и негорючие изоляционные многослойные композиты на основе слюды. При производстве шинопровода реализована многослойная изоляции

Изоляция

Стандартная степень защиты, обеспечиваемая оболочкой от влаги и загрязнений — IP55. Возможно повышение степени защиты до IP68

Степень защиты

Коробки отбора мощности устанавливаются как в стык двух секций на токи до 1000А, возможно изготовление концевой коробки отбора мощности до 6300А, так и на сами секции в окно с возможностью отбора до 630А. На прямой секции стандартной длины предусмотрено до 4-х окошек отбора мощности.

Отбор мощности

Возможна компоновка трассы шинопровода коммутационными и защитными устройствами любых известных производителей или без них.

Коммутационные устройства

Секция присоединительная

Элементная база шинопровода

Секция присоединительная c горизонтальным поворотом

Прямая секция

Пожарная проходка

Секция прямая нестандартная

Компенсационная секция

Секция z-образная горизонтальная

Секция угловая поворот вертикальный

Секция соединительная с вертикальным поворотом

Стыковочный элемент

Секция угловая поворот горизонтальный

Секция z-образная вертикальная

Почему сотрудничество с нами выгодно

Наличие собственного производства позволило:

Собственная лаборатория позволяет:

Производство сертифицировано по ISO 9001

— Сократить сроки поставки

— Cнизить себестоимость готовых изделий.

— Оперативно протестировать оборудование на предмет выявления дефектов

— Каждая партия товара тестируется на соответствие заявленным техническим характеристикам и требованиям ГОСТ

— Все готовые изделия и комплектующие проходят тестирование в международных и российских центрах

Мы гарантируем высокое качество продукции и ее соответствие последним научным достижениям
