Опоры на кровле

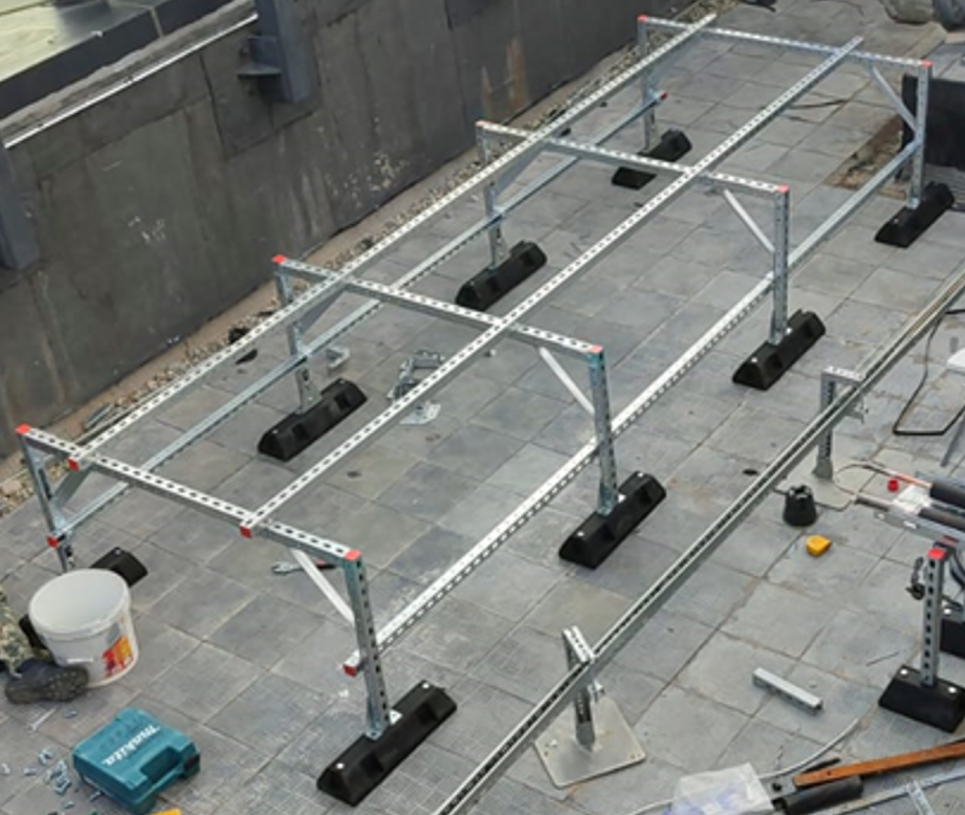

Мы осуществляем проектирование и производство опор на кровлю. Конструкции состоят из каркаса, выполненного из монтажных систем и кровельных опор.
Опоры на кровлю применяют под системы вентиляции, кондиционирования, электрические.
Основные элементы каркаса
Коннектор
01
Профиль 21/41/82х41x2-2,5 мм
02
Потайная гайка
03
Опоры
Основные отличия от стандартного исполнения
Скорость изготовления в 10 раз выше, в зависимости от сложности конструкции
Вес меньше в 2 раза и более
Простота монтаж, так как исключается сварка и покраска
Срок эксплуатации выше, так как элементы заводского изготовления
Внутренне армирование выполнено из пластины высотой 2 см, толщиной 4 мм
Рекомендуемые нагрузки от 120 кг до 1000кг на опору, в зависимости от типа кровли и типа основания
Опоры устойчивы к атмосферным воздействиям, температура эксплуатации от -40 град до + 80 град
Размеры опор: 250х160х95 / 500х160х95 / 1000х160х95 /360х360х110
Исполнение каркаса в Гальваническом цинковании 10-12 мкм.
Горячем цинковании более 40 мкм.
Горячем цинковании более 40 мкм.
3D модели кровельных опор
Расчёт каркаса производится в расчётном комплексе SCAD, расчёт коннекторов в Solidworks

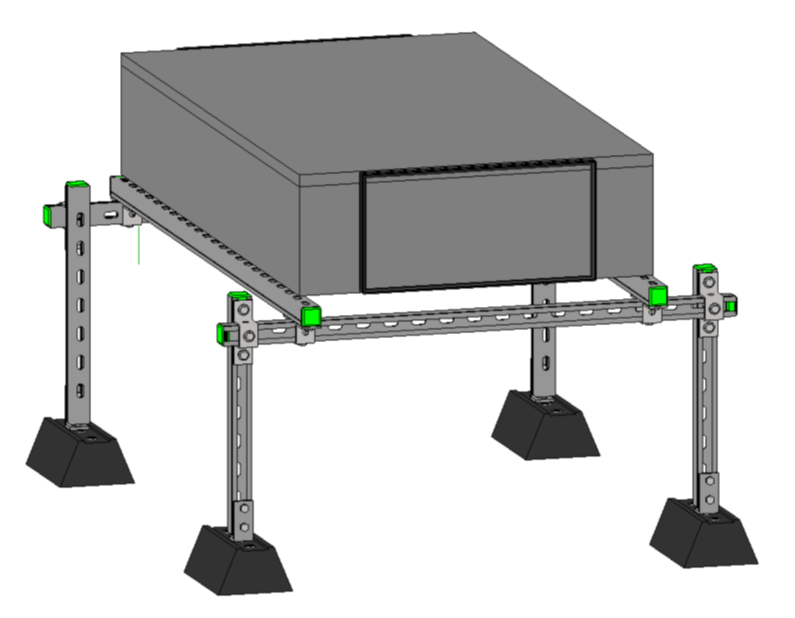

Для системы вентиляции и кондиционирования
Под электрические системы
